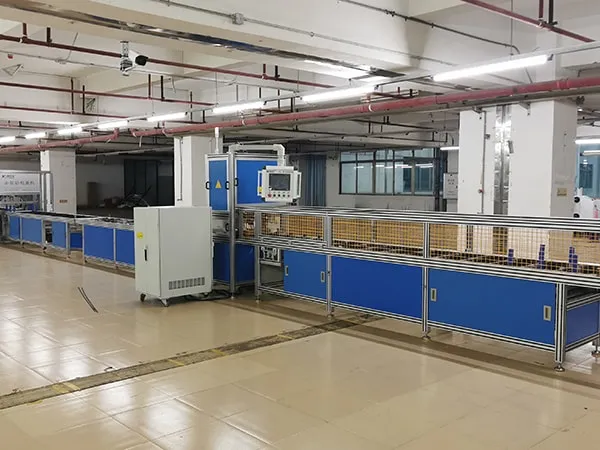

Автоматизированная линия проверки шинопроводов

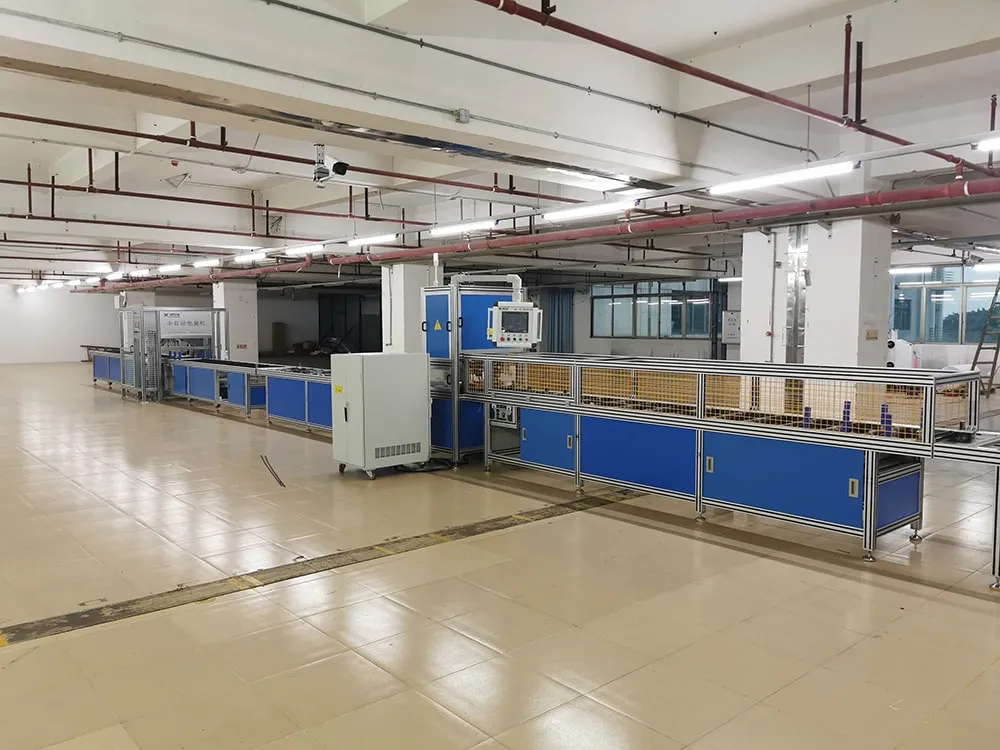

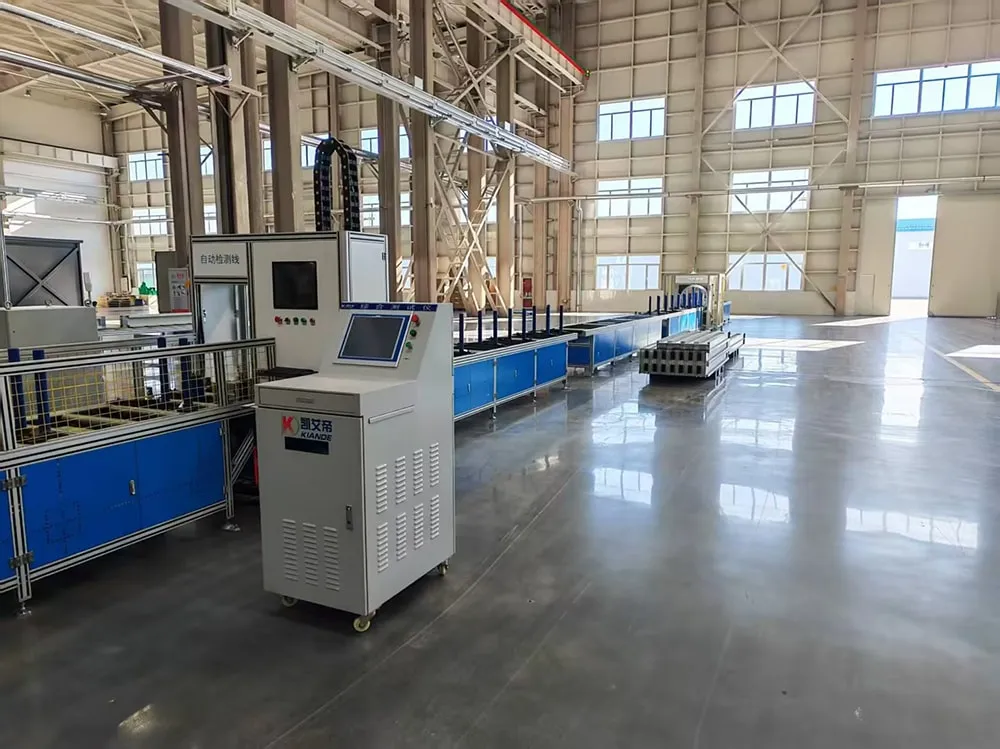

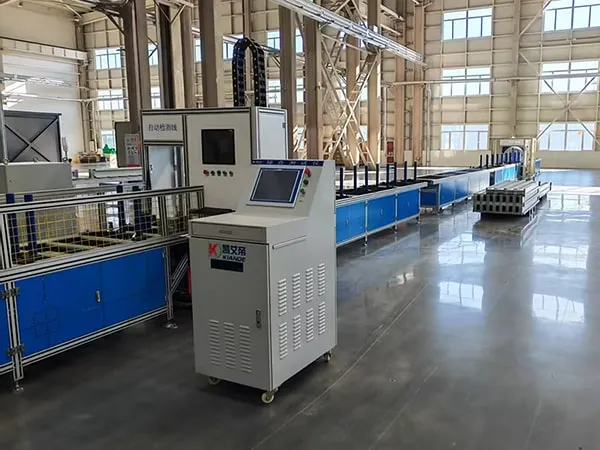

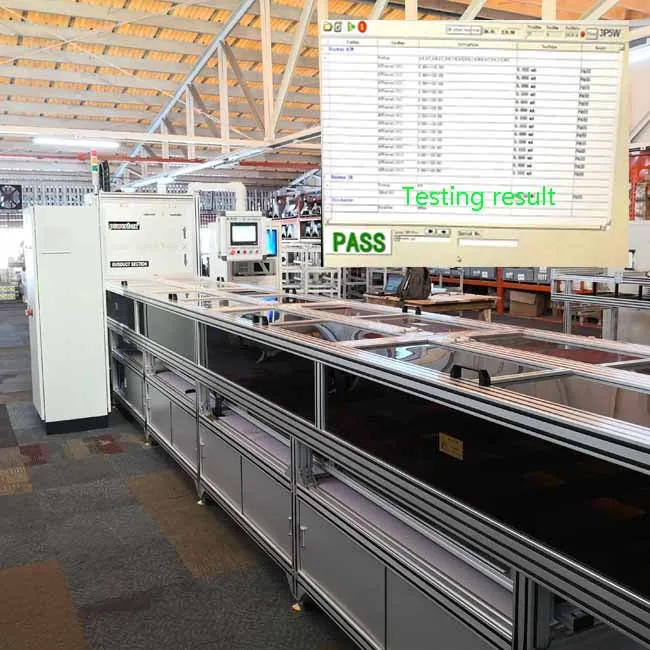

Полностью автоматизированные линии контроля шинопроводов состоят из трёх основных секций: входного позиционирования, испытаний и выхода. Они в основном используются для контроля и тестирования прямых шинопроводов в процессе производства. Как только шинопровод поступает в секцию входного позиционирования, система управления считывает данные штрих-кода или информацию, переданную с предыдущего этапа сборки, чтобы определить технические характеристики изделия и выбрать соответствующее испытательное приспособление. Затем линия проводит комплексные испытания на высокое напряжение, изоляцию и заземление, проверяет, прошло ли изделие испытание, и в конце формирует соответствующий протокол контроля.
Протоколы контроля можно сохранять, распечатывать на месте или хранить удаленно. Формат итогового протокола также можно настроить в соответствии с требованиями заказчика. Полностью автоматические линии контроля в основном используются для прямых шинопроводов, тогда как типы шинопроводов с нестандартной конструкцией обычно проверяются на ручных линиях контроля.
- Объединяет позиционирование, тестирование и выгрузку в одной линии
- Автоматически считывает информацию об изделии до начала тестирования

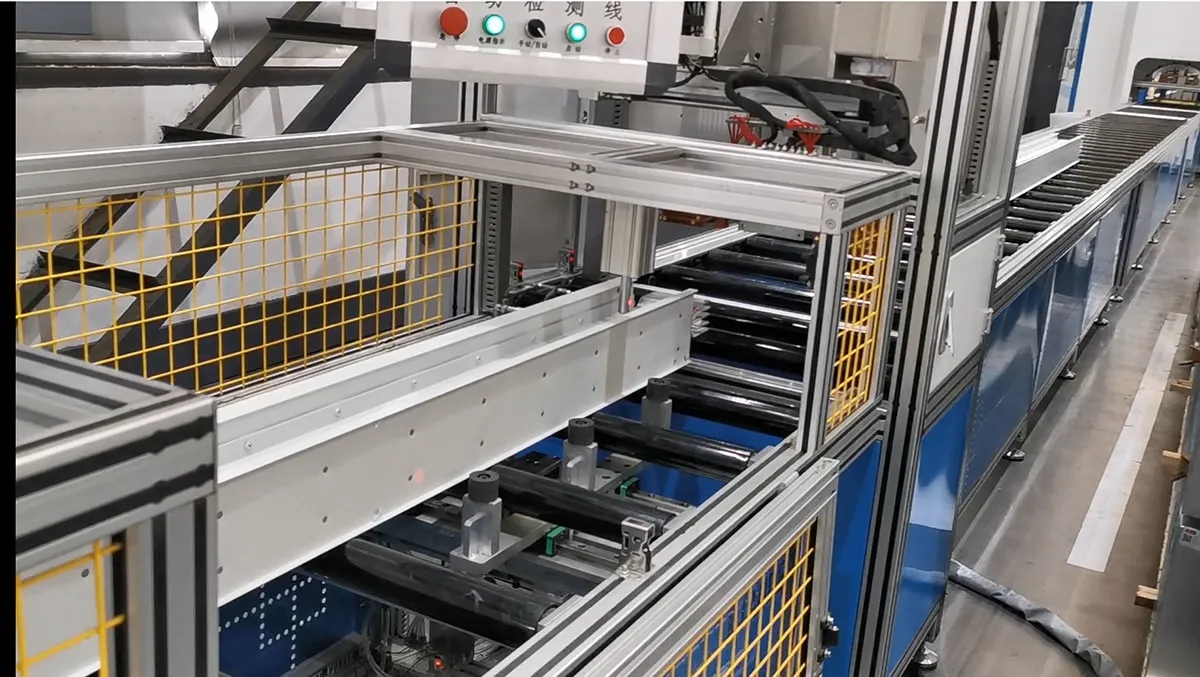

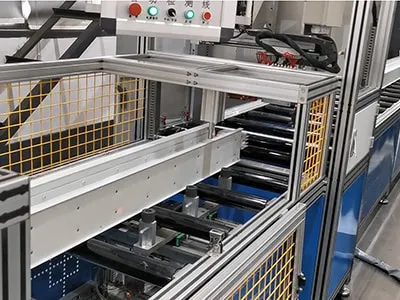

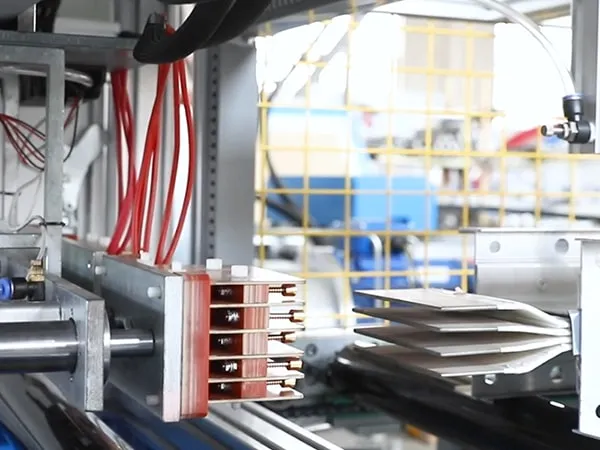

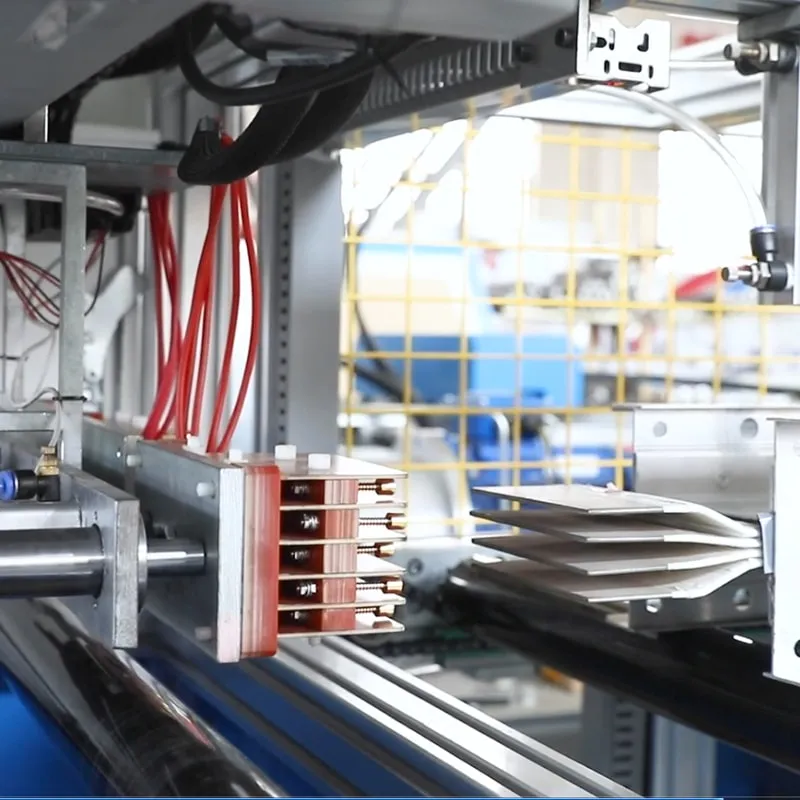

- Подбирает соответствующую оснастку (кондуктор) в соответствии с техническими параметрами шинопровода
- Проводит высоковольтные испытания (hi‑pot), проверку изоляции и заземления в рамках одного технологического процесса

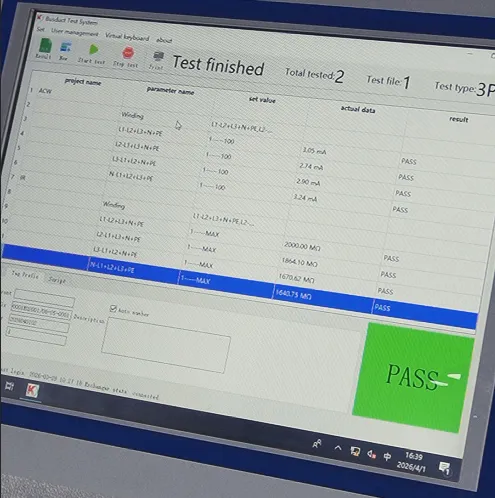

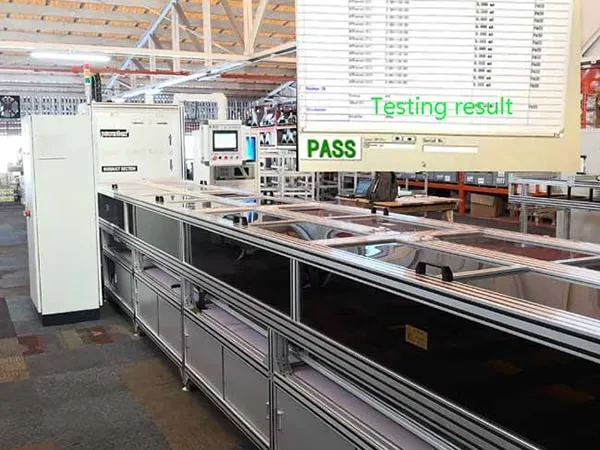

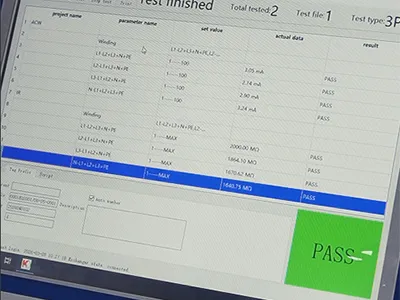

- Формирует соответствующий отчёт по результатам проверки после завершения испытаний
- Отчёты можно сохранять, распечатывать на месте или хранить удалённо
- Настройки отчётов можно адаптировать под ваши требования
| Модель | KD-JCX/NC-E/H-6 |
| Высота шинопровода | 100–650мм |
| Длина шинопровода | 1200–6000мм |
| Применимый тип шинопровода | Прямые секции, I-линейный шинопровод |
| Режим позиционирования | Одностороннее или центральное позиционирование |
| Производительность | 2 мин/секция (зависит от требований к испытаниям) |
| Сервосистема | 2-оси (ось Z, ось X) |
| Система технического зрения | Определение фазовой ошибки(опционально) |
| Система печати | Печать штрихкода/печать отчетов(опционально) |
| Высоковольтное испытание (Испытание на выдерживаемое напряжение) | 0–5000В |
| Испытание изоляции | 1–1000В |
| Испытание заземления | 0–25А |
| Источник питания | 380–415В, 50–60Гц, 5кВ |
| Размеры (Длина×Ширина×Высота) | 12000×1200×1900мм |
Используется для высоковольтных испытаний (hi‑pot) и проверки изоляции шинопроводов в ходе производства.
